Пластизоль
Пластизоль "ПМ"
ТУ 2241-002-97963455-2008
Пластизоль "ИМ"
ТУ 2241-003-97963455-2010
Пластизоль производится по собственной технологии и представляет собой дисперсию пастообразующего ПВХ (Поливинилхлорида) в пластификаторе.
Применение:
Пластизоль "ПМ" высоковязкий предназначен для нанесения на х/б ткань методом трафаретной печати. Пластизоль "ПМ" низковязкий применяется для нанесения методом шпредирования на полиэфирную и стеклоткань, а также для переработки методами окунания и ротационного формования. Пластизоль "ИМ" предназначен для изготовления игрушек, брелоков и других изделий методами окунания, заливки в формы, ротационного формования и т.д.
Физико-химические характеристики «Пластизоль "ПМ" ТУ 2241-002-97963455-2008»
|
Наименование показателя |
Норма |
|
1. Внешний вид |
Однородная пастообразная масса без посторонних включений. Цвет – по требованию заказчика; |
|
2. Условная вязкость при (25±0,5)°С по вискозиметру ВЗ-246 (сопло диаметром 6 мм), с, в пределах |
40 - 350 |
|
3. Время желатинизации пластизоля при 180±2°С, мин, не более |
1 |
|
4. Внешний вид образца, полученного из пластизоля |
Гладкая пленка без раковин и вздутий |
Физико-химические характеристики «Пластизоль "ИМ" ТУ 2241-003-97963455-2010»
|
Наименование показателя |
Норма |
|
1. Внешний вид |
Однородная сметанообразная масса без запаха, не содержащая крупинок, комочков и сгустков; |
|
2. Условная вязкость при (25±0,5)°С по вискозиметру ВЗ-246 (сопло диаметром 6 мм), с, не менее |
30 |
|
3. Плотность, г/см³, не более |
1,35 |
Производство: С начала 2010 года производство пластизоля осуществляется совместно с нашим партнером ООО "Экостром".
Упаковка, хранение и транспортировка:
Пластизоль «ПМ» транспортируют в бочках крытым авто- и Ж/Д транспортом в соответствии с правилами перевозки химических грузов. Храниться пластизоль должен в проветриваемом складском помещении, исключающем попадание влаги и прямых солнечных лучей, вдали от нагревательных приборов.
Пластизоль относится к классу 9, подклассу 9.2, категории 923 по ГОСТ 19433. Транспортная маркировка осуществляется в соответствии с ГОСТ 14192 с нанесением манипуляционных знаков "Беречь от влаги", "Беречь от нагрева".
Гарантийный срок хранения – 2 месяца со дня изготовления.
Требования безопасности:
Согласно данным токсикологической оценки Пластизоль «ПМ» относится к 4 классу опасности (малоопасное вещество). Обладает слабым
раздражающим действием на cлизистые оболочки глаз и на неповрежденную кожу. Пластизоль не обладает заметным кожно-резорбтивным и сенсибилизрующим действием.
Является
негорючим веществом.
Общие сведения о пластизолях.
Поливинилхлоридные пластизоли представляют собой гетерофазные дисперсии пастообразующих сортов поливинилхлорида (ПВХ) в пластификаторе с добавками стабилизаторов, наполнителей, красителей и других компонентов, а после термообработки - поливинилхлоридный пластикат. Пластизольная технология благодаря своим техническим и экономическим преимуществам по сравнению с другими видами технологий получения изделий и покрытий из пластифицированного ПВХ во всем мире стала завоевывать популярность.Многообразие способов получения, переработки пластизолей в изделия и покрытия обуславливает их широкое применение во многих отраслях народного хозяйства: в автомобилестроении в качестве антикоррозионных, уплотняющих, абразивостойких, противошумовых и изоляционных покрытий, для производства воздушных фильтров; в консервной промышленности в качестве уплотняющих мастик; в медицинской промышленности для изготовления деталей медицинских инструментов; в производстве спецодежды для нанесения на перчатки, рукавицы; в производстве товаров народного потребления для изготовления детских игрушек, брелков, обуви, стеклосетки; в производстве строительных материалов для изготовления линолеума, обоев, покрытия металлочерепицы и т.д.
В зависимости от назначения и способа переработки, соответственно пластикаты и пластизоли должны обладать определенным набором качеств. Одни марки пластизолей должны иметь низкую вязкость даже при низком содержании пластификатора, другие наоборот, высокую вязкость даже при высоком содержании пластификатора. Для некоторых марок важна высокая способность к формованию, для других - низкая температура желатинизации. Ряд продуктов, получаемых из пластизолей, должен иметь высокие показатели адгезионной прочности, для некоторых областей применения определяющем качеством пластиката является устойчивость к механическому износу или электропроводность, и т.д.
В зависимости от вязкости пластизоли делятся на низковязкие с вязкостью 2 - 10 Па*с и высоковязкие - с вязкостью 80 - 180 Па*с. Метод получения как низковязких, так и высоковязких пластизолей состоит в тщательном диспергировании и перемешивании компонентов в определенном соотношении и в определенной последовательности при 18-25ºС.
Ассортимент ПВХ для пластизолей включает эмульсионные и микросуспензионные марки. Пластизоли с низкой вязкостью предпочтительно получать из суспензионного ПВХ, с высокой вязкостью - из эмульсионного. ПВХ для низковязких пластизолей должен иметь средний диаметр частиц не менее 1 мкм, для высоковязких пластизолей - от 0,1 до 0,2 мкм. Для эмульсионного ПВХ максимальный размер частиц ограничен значением 1 мкм, а средний - около 0,8 мкм. В микросуспензионном процессе используют частицы со средним диаметром 0,2-3 мкм.
На данную продукцию получено санитарно-эпидемиологическое заключение.

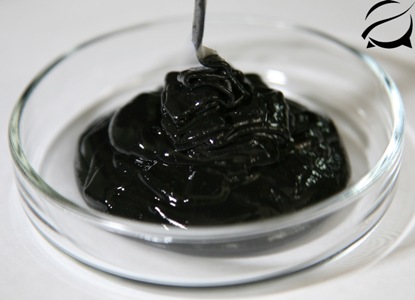

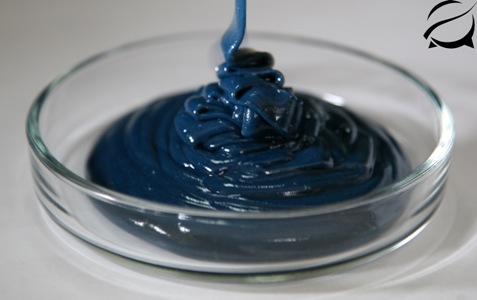

Пластизоль "ПМ" высоковязкий, возможен любой цвет, но наиболее распространенные: синий, черный.
 |
 |
 |
 |

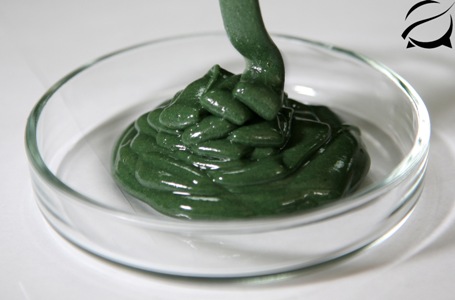

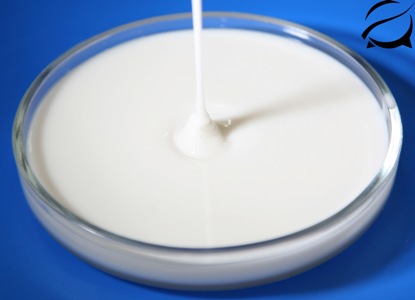

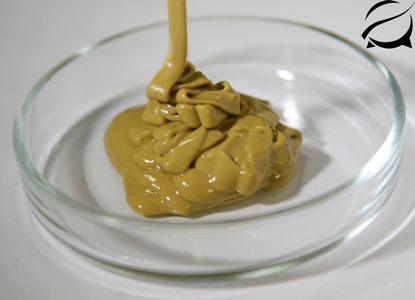

Пластизоль "ИМ" низковязкий для производства игрушек, возможен любой цвет
